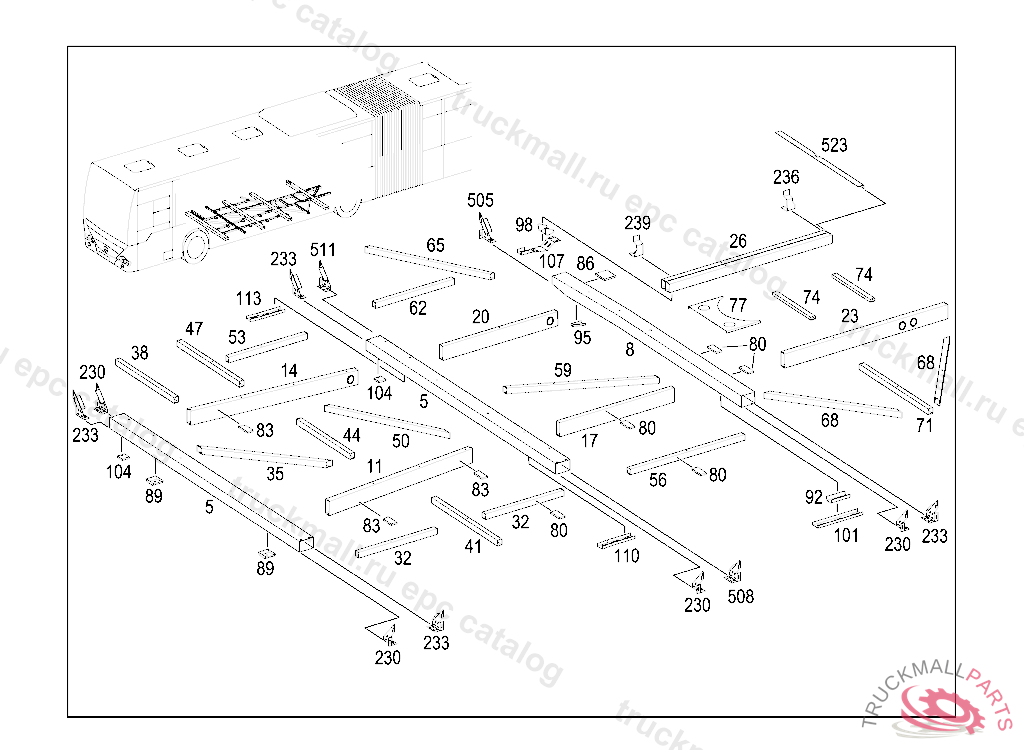

CONECTO 18 M - 628.320 - 61 SUBSTRUCTURE
Поз.
Артикул
Описание
5
CROSS MEMBER
8
CROSS MEMBER120X80X2,5X2423MM, TO BE ADAPTED DURING ASSEMBLY
11
SUPPORT
14
SIDE MEMBER
17
SUPPORT
20
SIDE MEMBER
23
SIDE MEMBER
26
SIDE MEMBER
32
LONGITUDINAL MEMBER FRONT LEFT
35
DIAGONAL MEMBER
38
41
CROSS MEMBER FRONT LEFT
44
CROSS MEMBER
47
CROSS MEMBER FRONT RIGHT
50
DIAGONAL MEMBER
53
SUPPORT FRONT RIGHT
56
LONGITUDINAL MEMBER
59
DIAGONAL MEMBER
62
SIDE MEMBER CENTRAL RIGHT
65
DIAGONAL MEMBER CENTRAL RIGHT
68
DIAGONAL MEMBER REAR LEFT
71
CROSS MEMBER REAR LEFT
74
CROSS MEMBER CENTRAL REAR
77
REINFORCEMENT
80
PLATE
83
PLATE
86
PLATE
89
REINFORCEMENT
92
REINFORCEMENT
95
REINFORCEMENT
98
CONSOLE
101
RAIL
104
PLATE
107
REINFORCEMENT
110
CONNECTION
113
CONNECTION
230
CONNECTION LEFT AND RIGHT
233
CONNECTION LEFT AND RIGHT
236
BRACKET
239
BRACKET
505
CONNECTION
508
CONNECTION
511
CONNECTION
523
ANGLE
