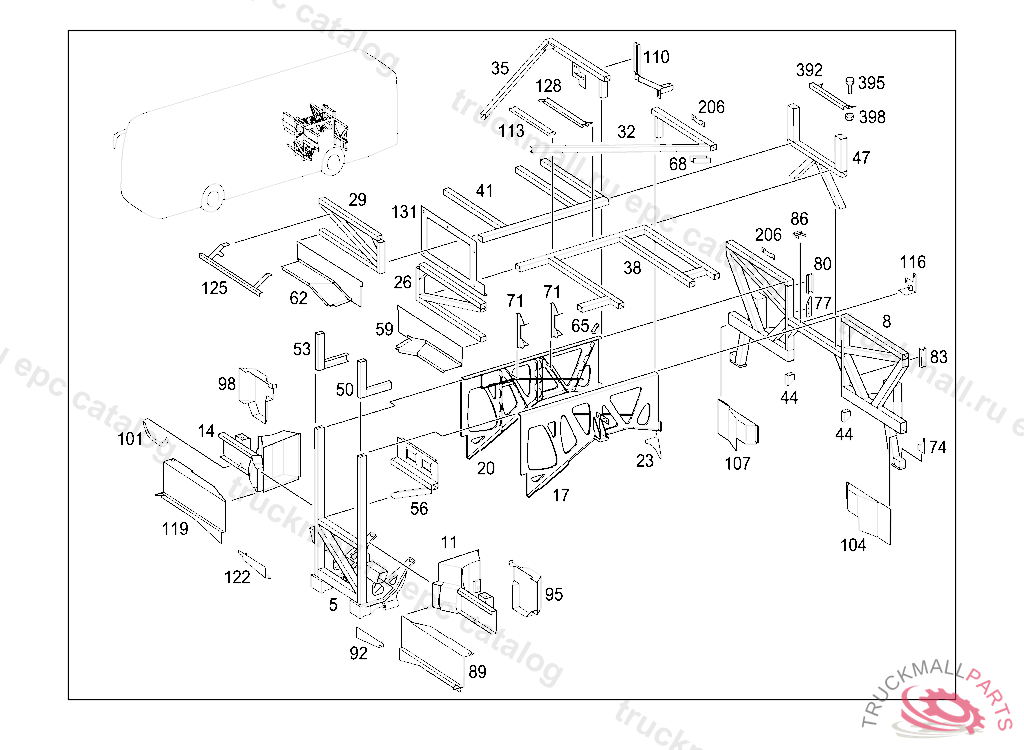

S 415 HD MODELLPFLEGE - 629.612 - 61 SUBSTRUCTURE
Поз.
Артикул
Описание
5
CROSS MEMBER7
8
CROSS MEMBERQT 8
11
CROSS MEMBER
14
CROSS MEMBER
17
LONGITUDINAL MEMBER BETWEEN CROSS MEMBER 7 AND 8,LEFT
20
LONGITUDINAL MEMBER BETWEEN CROSS MEMBER 7 AND 8,RIGHT
23
REINFORCEMENT PLATE
26
CONNECTION
29
CONNECTION
32
FRAME GIRDER
35
FRAME GIRDER
38
FLOOR CARRIER
41
SIDE MEMBER
44
TAKE-UP DEVICE
47
FRAME GIRDER
50
CONNECTION
53
CONNECTION
56
CONNECTION
59
COVERING
62
COVERING
65
REINFORCEMENT
68
REINFORCEMENT
71
BRACKET AIR RESERVOIR
74
PLATE WITH THREADED HOLES
77
PLATE WITH THREADED HOLES
80
REINFORCEMENT
83
REINFORCEMENT
86
BRACKET
89
WEB
92
REINFORCEMENT LEFT
95
COVERING LEFT
98
COVERING RIGHT
104
COVER LEFT
107
COVERING
113
REST
119
WEB RIGHT
122
REINFORCEMENT RIGHT
125
BRACKET HEATER UNIT
128
REST
131
BRACKET INVERTER
206
BRACKET
392
REST430MM
395
SCREW , Replaced By: N910143008000
398
NUT HORN TO BRACKET M8
